Prodigy UHS II 協議分析儀的功能與應用
當今數字化時代，網絡通信日益復雜，各種協議和技術層出不窮。為了確保網絡的正
常運行，優化網絡性能，協議分析儀成為了網絡工程師和管理員不可或缺的工具。
本文深入探討深圳市歐奧電子科技有限公司銷售的印度Prodigy品牌 UHS-II協議分析儀（PGY-UHS-II SD/SDIO）的功能和應用，幫助讀者更好地理解和利用這一強大的工具。
一、UHS-II協議分析儀的功能
深圳市歐奧電子科技有限公司銷售的印度Prodigy品牌 UHS-II協議分析儀是一種具有多種功能的協議分析器，可捕捉和調試主機與被測設計之間的通信。支持 FD156 和 HD312 數據速率。這種創新型有源探頭對被測設備（DUT）的電氣負載**小，可在不影響被測設備性能的情況下捕獲協議數據。
PGY-UHS-II 協議分析儀可將協議數據流從 PGY-UHS-II 協議分析儀傳輸?shù)街鳈C系統（使用 USB 3.0 或 GbE 接口）。通過***的數據解碼、協議測試和錯誤分析，可以驗證 UHS-II 主機和設備之間的通信。允許設計和測試工程師測試和調試 SD UHS-II 接口觸發的命令、響應、數據或 CRC 錯誤。 PGY-UHS-II 協議分析儀可即時解碼 CCMD、DCMD、MSG、DATA 及其參數。
分析功能以圖形方式顯示所采集時間段內的命令、響應、數據和操作頻率。
主要特征
· 對協議數據進行持續監控和流式傳輸，以捕獲***事件（超過 30GB 數據捕獲量）
· 對采集的數據進行協議完整性、DCMD、CCMD、MSG 和 DATA 協議測試
· 在 PGY-UHS-II 采集協議數據時，即時顯示協議活動，幾乎可對協議活動進行實時分析
· 基于硬件的協議感知觸發功能可捕捉特定事件
· 根據 CRC 錯誤條件觸發，可捕捉不常見的錯誤事件
· 用戶可以通過解碼命令和響應參數來識別異常情況
· 分析功能通過繪制命令、響應、數據和操作頻率與獲取時間的關系圖，對獲取的協議數據進行分析
· 解碼設備寄存器，便于分析
· 過濾功能可讓您查看解碼協議數據包中的特定數據包
· 搜索協議活動中的特定事件
· 易于使用的軟件用戶界面降低了協議分析的學習曲線
· 軟件旨在處理長時間捕獲和顯示解碼數據，而無需占用主機的大量資源
· 在協議活動中插入標記有助于將輸入數字信號與協議活動關聯起來
· 觸發任何特定協議事件的信號，從而觸發示波器等其他儀器
· 使用 USB3.0 或千兆以太網接口連接主機系統
· 使用 GbE 接口靈活升級硬件固件，便于現場升級固件
· 解碼后的數據包可導出為 CSV 文件，以便進一步分析

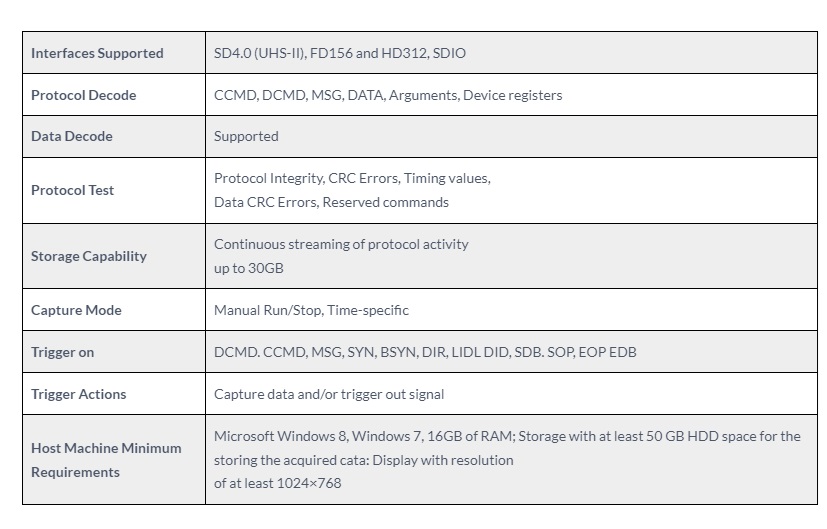

規格
二、應用場景

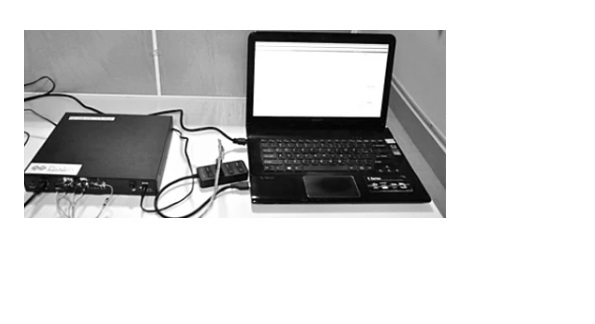

PGY-UHS-II 協議分析儀提供用于主機連接的 USB 3.0 和千兆以太網 (GBe) 接口。 PGY-UHS-II 軟件在主機中運行，可配置 PGY-UHS-II 硬件，用于 UHS-II 協議分析存儲。
UHS-II 中間體
Prodigy Technovations 提供 UHS-II 夾具/接口。
這樣，用戶就可以探測 UHS-II 信號，監控主機和設備之間的協議。
綜合協議分析
PGY-UHS-II 軟件提供業界比較好的協議分析功能。易于使用的界面縮短了協議分析時間。
協議解碼列表的時間戳視圖便于查看主機和設備之間的協議活動。只需點擊一下按鈕，用戶就能從設備上獲得響應參數的解碼。寄存器解碼可提供設備的詳細信息。分析功能可快速深入了解協議活動，而無需查看完整的協議活動。
強大的解碼能力 寄存器

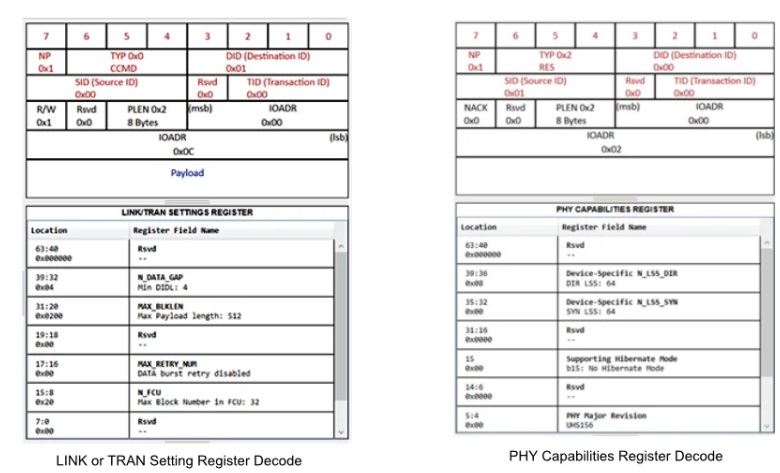

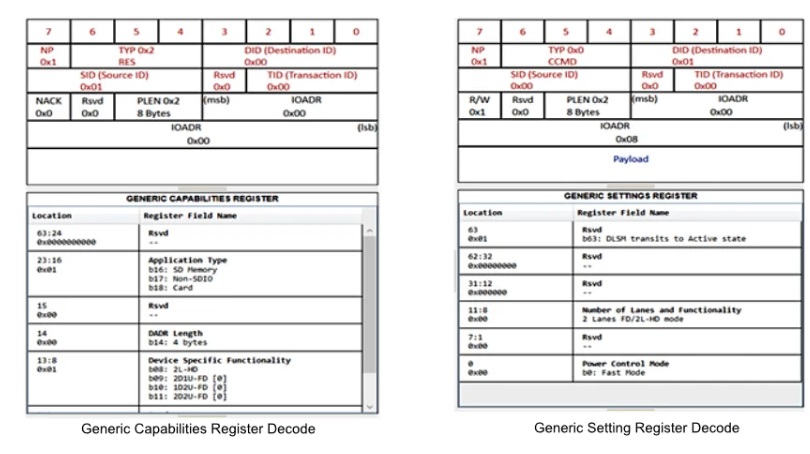

PGY-UHS-II 協議分析器可快速解碼 UHS-II寄存器并顯示寄存器過濾器名稱。通過這些解碼表可以識別正在設置的主機和設備設置，并快速進行調試。上圖顯示了主機和設備之間的通用功能和設置。
數據包分析

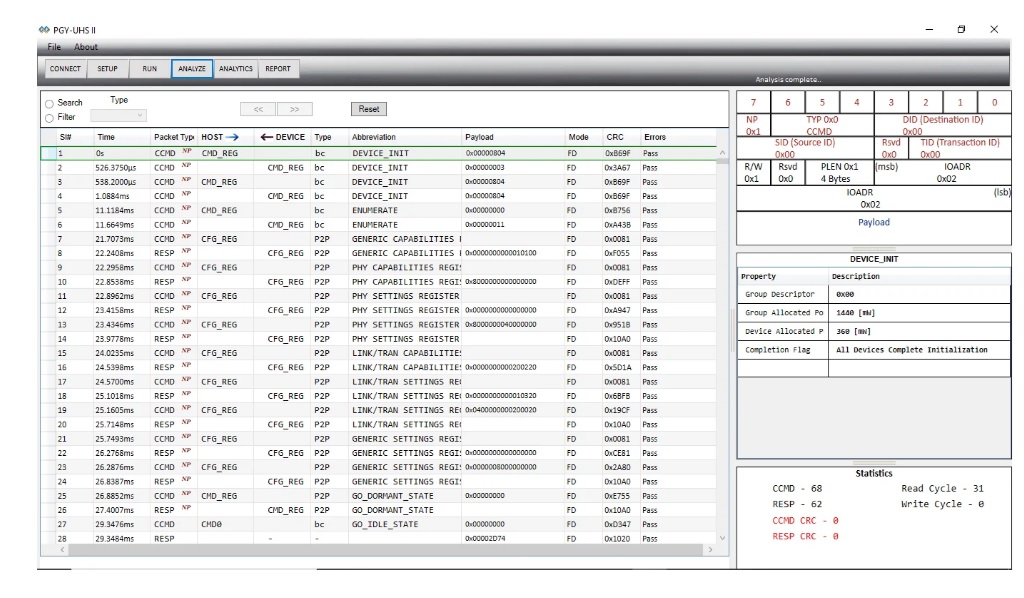

如果數據傳輸為 FD156 和 HD512 模式，PGY-UHS-II 會自動識別。PGY-UHS-II 將解碼數據命令并識別數據是否為 HD 和 FD 模式，然后捕獲數據?？梢圆榭疵總€命令的捕獲顯示。數據塊顯示如下：
軟件將驗證CRC值，并用紅色標出任何CRC失效。每個數據塊的數據以HEX和ASCII 格式顯示。
分析
PGY-UHS-II 提供分析功能，可在時域視圖中顯示主機、設備和數據交換的時間戳數據包。 這樣，用戶就可以查看主機和設備之間的協議活動流量。用戶可將解碼后的協議導出為 Txt 文件，以便在用戶環境中進行記錄和進一步分析。
三、結論
Prodigy協議分析儀是一種強大的工具，它可以幫助用戶深入了解網絡通信的細節，發現潛在的問題，并采取相應的措施進行修復和優化。在網絡故障排查、性能優化、安全監測、協議開發和測試等方面都有著廣泛的應用。隨著網絡技術的不斷發展，協議分析儀的功能和應用也將不斷擴展和完善，為網絡通信的發展和保障提供更加有力的支持。
如您需要進一步了解產品的信息或技術咨詢，聯系深圳市歐奧電子科技有限公司。
